[BIFE] 챕터 6. 파사드 엔지니어의 작업 흐름표



챕터 5에서 파사드 엔지니어가 어떤 일을 하는지에 대해서 알아보았다면, 그 작업들이 건축 실무에서 어떤 흐름으로 적용이 되는지도 파사드 엔지니어링을 이해하기 위해서 중요한 정보입니다. 아래 이미지는 실제 주니어 파사드 엔지니어로서 근무하면서 이해한 파사드 엔지니어링의 작업 흐름표입니다. 파사드 엔지니어링 작업은 설계 단계(Concept, SD, DD, TD, CD)와 밀접하게 연관되어 있습니다.

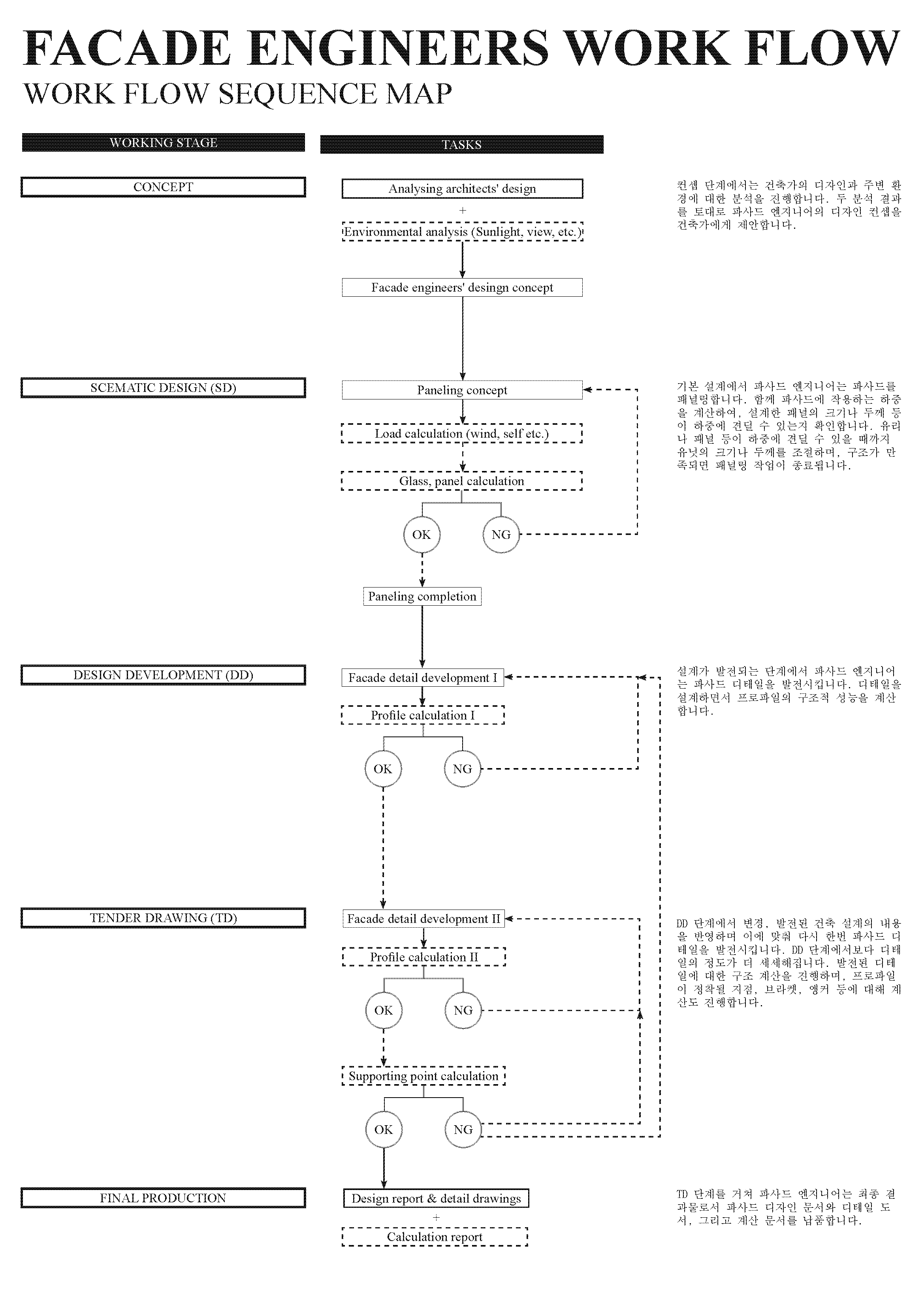

파사드 엔지니어의 작업 흐름표 Workflow of facade engineers



1. 컨셉 단계



컨셉 단계에서는 건축가의 디자인과 주변 환경에 대한 분석을 진행합니다. 두 분석 결과를 토대로 파사드 엔지니어의 디자인 컨셉을 건축가에게 제안합니다.



2. SD 단계



기본 설계에서 파사드 엔지니어는 파사드를 패널링합니다. 이와 함께 파사드에 작용하는 하중을 계산하여, 설계한 패널의 크기나 두께 등이 하중에 견딜 수 있는지 확인합니다. 유리나 패널 등이 하중에 견딜 수 있을 때까지 유닛의 크기나 두께를 조절하며, 구조가 만족되면 패널링 작업이 종료됩니다.



3. DD 단계



설계가 발전되는 단계에서 파사드 엔지니어는 파사드 디테일을 발전시킵니다. 디테일을 설계하면서 1차적으로 결정된 프로파일들의 구조적 성능을 계산합니다.



4. TD 단계



DD 단계에서 변경, 발전된 건축 설계의 내용을 반영하며 이에 맞춰 다시 한번 파사드 디테일을 발전시킵니다. DD 단계에서보다 디테일의 정도가 더 세세해집니다. 발전된 디테일에 대한 구조 계산을 진행하며, 프로파일 이 정착될 지점, 브라켓, 앵커 등에 대해 계산도 진행합니다. 파사드 구조는 궁극적으로 건축 구조에 정착되기 때문에, 파사드 구조의 지점이 충분히 나오지 않는다면 건축가에게 필요한 부분에 건축 구조 설계를 요청하기도 합니다.



5. 최종 납품



TD 단계를 거쳐 파사드 엔지니어는 최종 결과물로서 파사드 디자인 문서와 디테일 도서, 그리고 계산 문서를 납품합니다.
